Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

14 de octubre de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: DEMO
Dirección: AV.#
Responsable Equipo: ******
Correo: @.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Información del Medidor PQ
Marca: SEL-735
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV, 60 Hz
Nivel de tensión del punto de medición: 23 kV
Demanda Contratada: 633 kW
Corriente de Demanda Máxima \(I_L\): 4.93 A
Corriente Máxima de Corto Circuito \(Icc\):
Transformador del Tablero: 1500 kVA
Medición: Mensual
Fecha de medición inicial: 23/08/2025
Fecha de medición final: 23/09/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (kV) 13.195 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia -0.97 NO CUMPLE NO APLICA
DAI Ih en %IL - - NO APLICA
DATD % 7.14 CUMPLE NO APLICA
Flicker Pst 0.13 CUMPLE NO APLICA
Flicker Plt 0.12 CUMPLE NO APLICA
Desbalance Dv % 0.26 CUMPLE APLICA
Desbalance Di % 4.38 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
6 2.75 2.5 1 0.5 7.5

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota
  • El centro de carga está conectado a 23 kV con una demanda contratada de 633 kW.
  • De acuerdo con el Código de Red, le aplican criterios de: tensión, frecuencia, desbalance de tensión, desbalance de corriente y protecciones.
  • Durante el periodo, se cumplieron todos los parámetros aplicables.
  • El factor de potencia se mantuvo el 95% del tiempo en 0.97 en adelanto, variando entre atraso y adelanto a lo largo del día. Si bien este comportamiento no cumple con el criterio normativo, no aplica a este centro de carga debido a su demanda contratada.
Importante

  • Entre las 08:00 y 15:00 h, el centro de carga inyecta potencia activa a la red, lo que requiere especial atención para evitar afectaciones en equipos de protección y control por flujo inverso de potencia.

  • Es necesario verificar la existencia de protecciones por frecuencia y sobretensión/subtensión, y asegurarse de que estén ajustadas conforme al Código de Red.

  • Se debe confirmar que el fusible en el punto de conexión tenga capacidad interruptiva suficiente frente a la corriente de cortocircuito máxima proporcionada por el suministrador.

Precaución
  • No se detectaron anomalías adicionales.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
−252.89 −151.82 82.18 44.17 119.90 153.57 194.25
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
19.18 23.51 32.38 38.69 69.41 78.58 118.14
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
24.28 46.93 92.33 98.52 170.42 213.79 254.72
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
−0.99 −0.97 0.93 0.54 0.96 0.97 0.98
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.79 1.07 1.50 1.51 1.97 2.13 2.30
TDD (%)
min. p5 p50 mean. p95 p99 max.
2.99 3.85 4.81 5.15 7.14 9.08 17.43
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.07 0.14 0.20 0.20 0.26 0.28 0.33
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.12 0.96 3.97 4.38 9.26 16.71 39.68
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.92 59.97 60.00 60.00 60.03 60.04 60.07
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
10,796.53 13,088.71 13,201.15 13,194.51 13,294.34 13,312.92 13,336.13
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
0.68 1.36 2.31 2.48 4.06 5.13 6.16
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.01 0.02 0.04 0.06 0.13 0.16 10.10
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.01 0.03 0.08 0.09 0.12 0.66 4.41

Sección: Potencias

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. :-253 Min. : 19 Min. : 24
1st Qu.: 30 1st Qu.: 29 1st Qu.: 83
Median : 82 Median : 32 Median : 92
Mean : 44 Mean : 39 Mean : 99
3rd Qu.: 90 3rd Qu.: 50 3rd Qu.:105
Max. : 194 Max. :118 Max. :255
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
-0.99 -0.97 0.93 0.54 0.96 0.97 0.98

Sección: Voltajes RMS

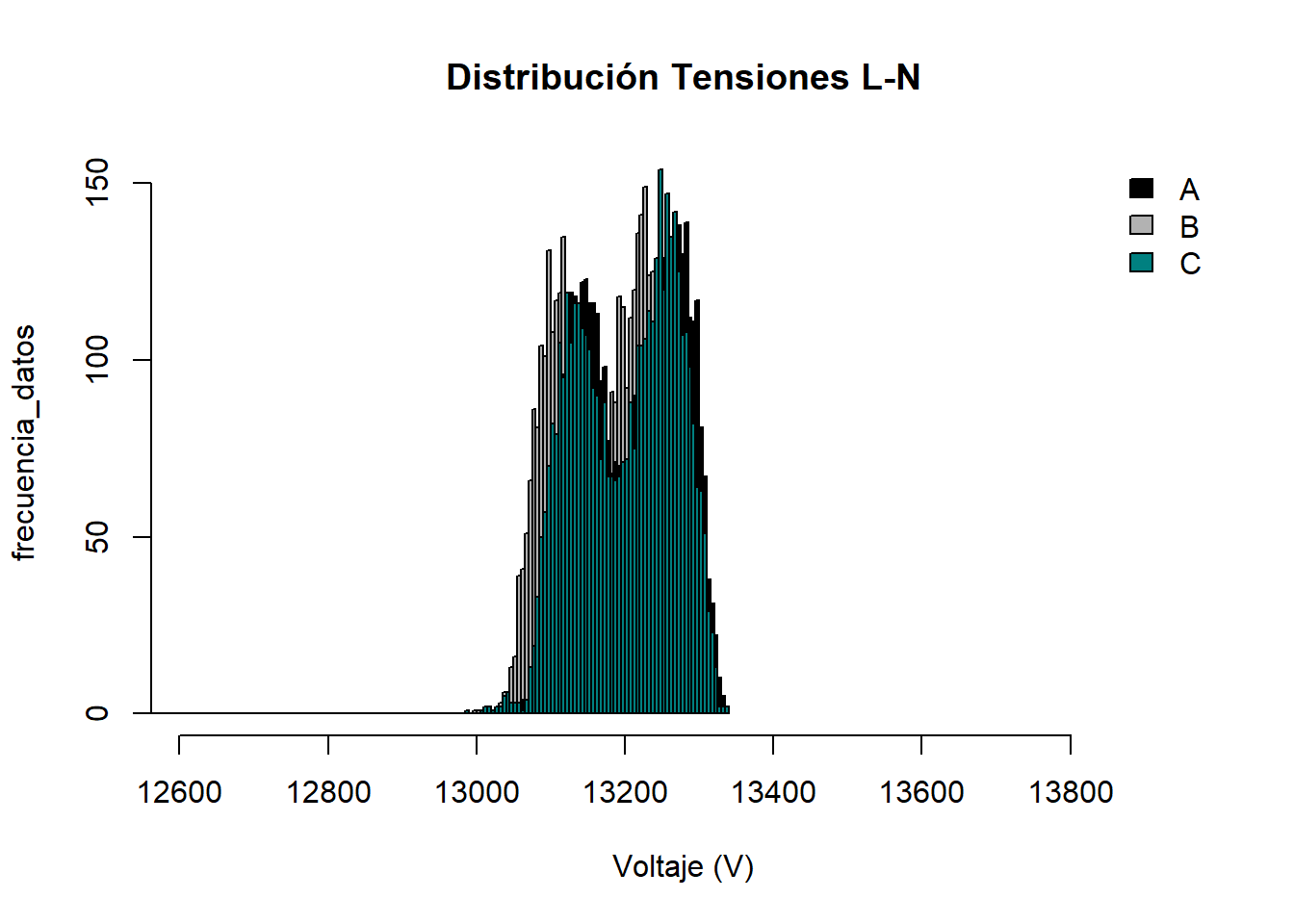

Estadística Descriptiva de Voltajes
VA VB VC
Min. :10833 Min. :10797 Min. :10816
1st Qu.:13152 1st Qu.:13116 1st Qu.:13141
Median :13219 Median :13183 Median :13208
Mean :13209 Mean :13174 Mean :13200
3rd Qu.:13266 3rd Qu.:13230 3rd Qu.:13258
Max. :13334 Max. :13312 Max. :13336
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
10796.53 13088.71 13201.15 13194.51 13294.34 13312.92 13336.13

Sección: Corrientes RMS

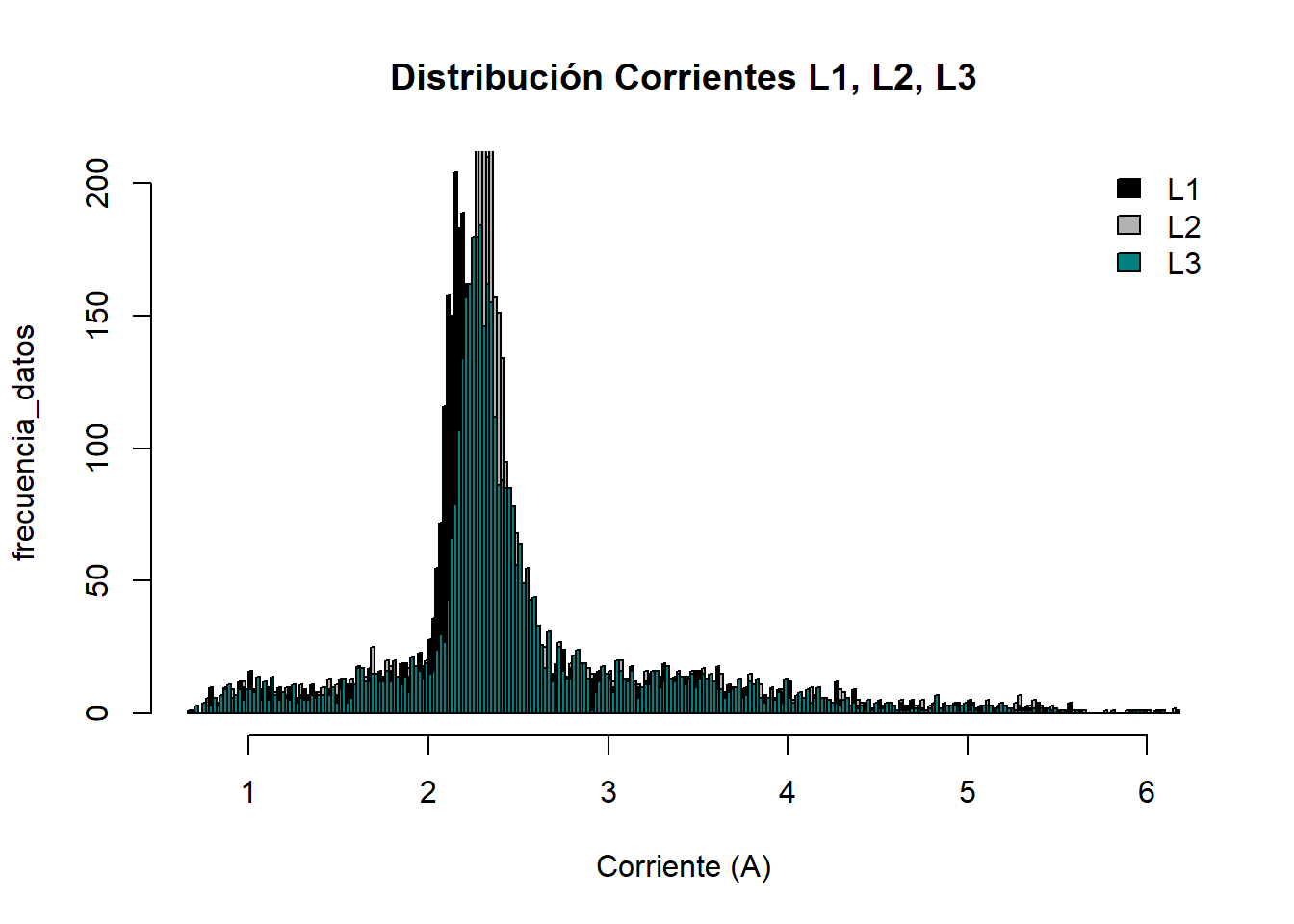

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. :0.68 Min. :0.76 Min. :0.71
1st Qu.:2.12 1st Qu.:2.25 1st Qu.:2.20
Median :2.25 Median :2.34 Median :2.33
Mean :2.45 Mean :2.51 Mean :2.49
3rd Qu.:2.58 3rd Qu.:2.61 3rd Qu.:2.61
Max. :6.16 Max. :6.16 Max. :6.10

Sección: Desbalances

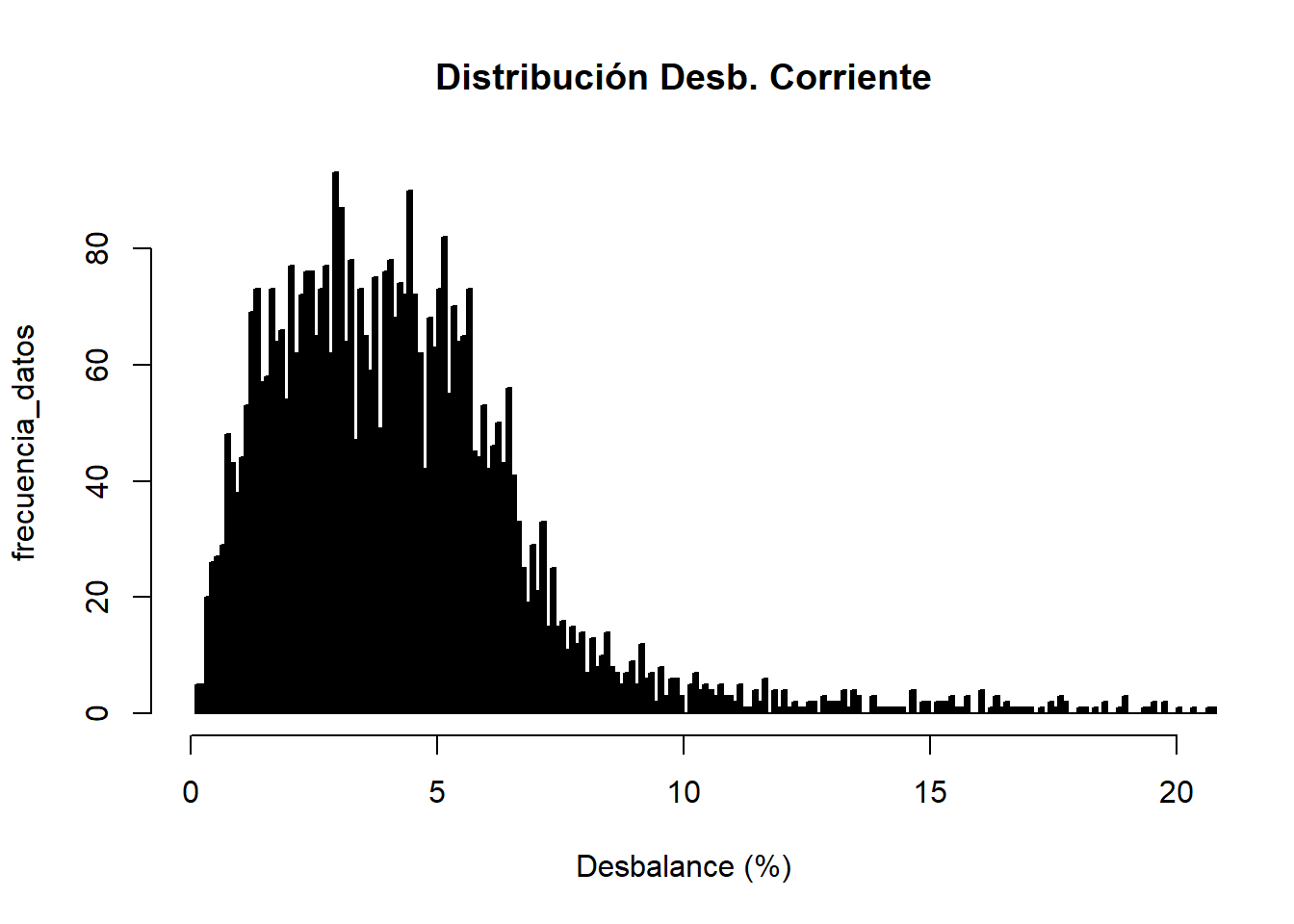

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
0.12 0.96 3.97 4.38 9.26 16.71 39.68
Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.07 0.14 0.2 0.2 0.26 0.28 0.33

Sección: Frecuencia

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.92 59.97 60 60 60.03 60.04 60.07

Sección: Flickers

Estadísticas de Flickers Pst para Código de Red
min. p5 p50 mean. p95 p99 max.
0.01 0.02 0.04 0.06 0.13 0.16 10.1
Estadísticas de Flickers Plt para Código de Red
min. p5 p50 mean. p95 p99 max.
0.01 0.03 0.08 0.09 0.12 0.66 4.41

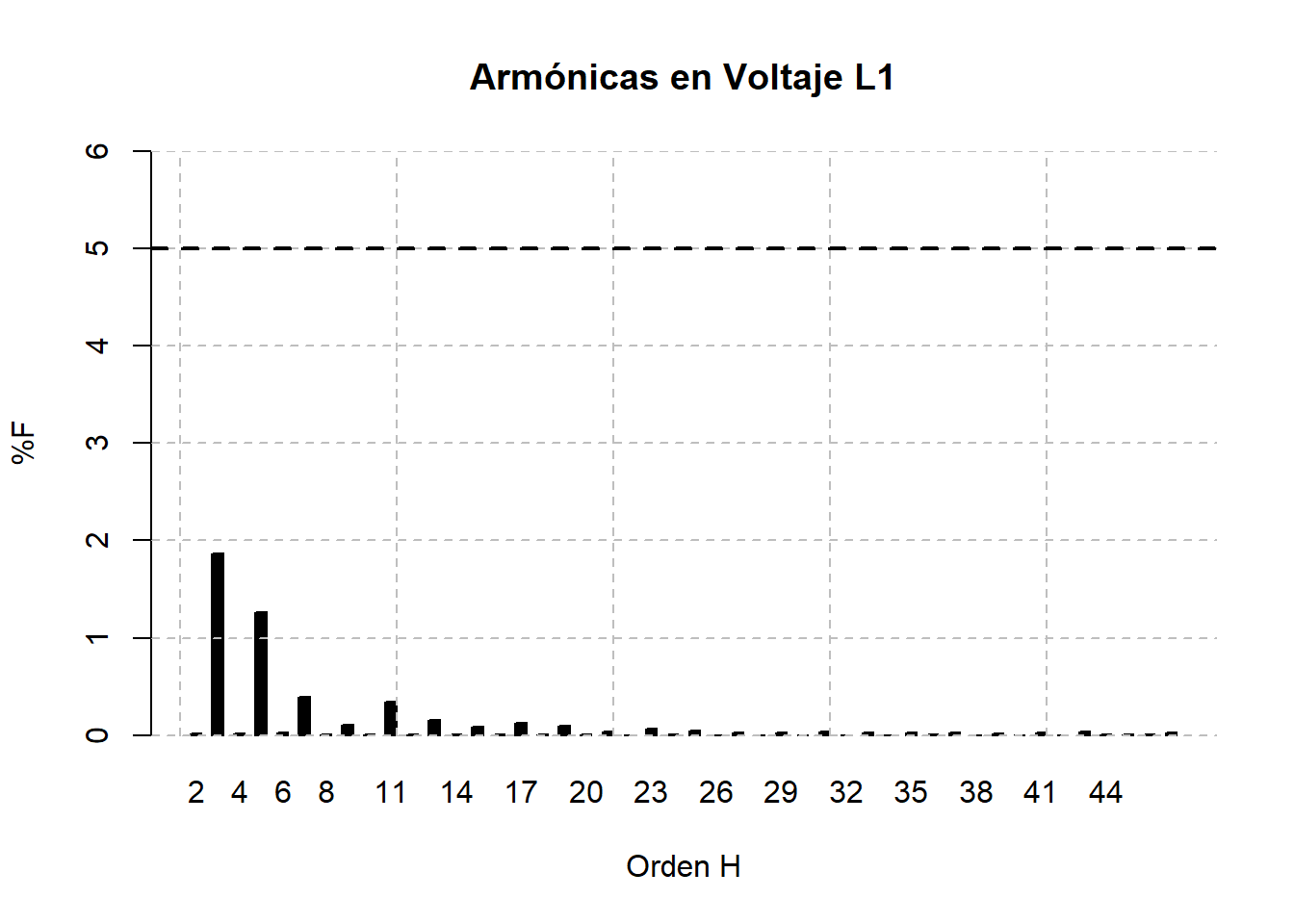

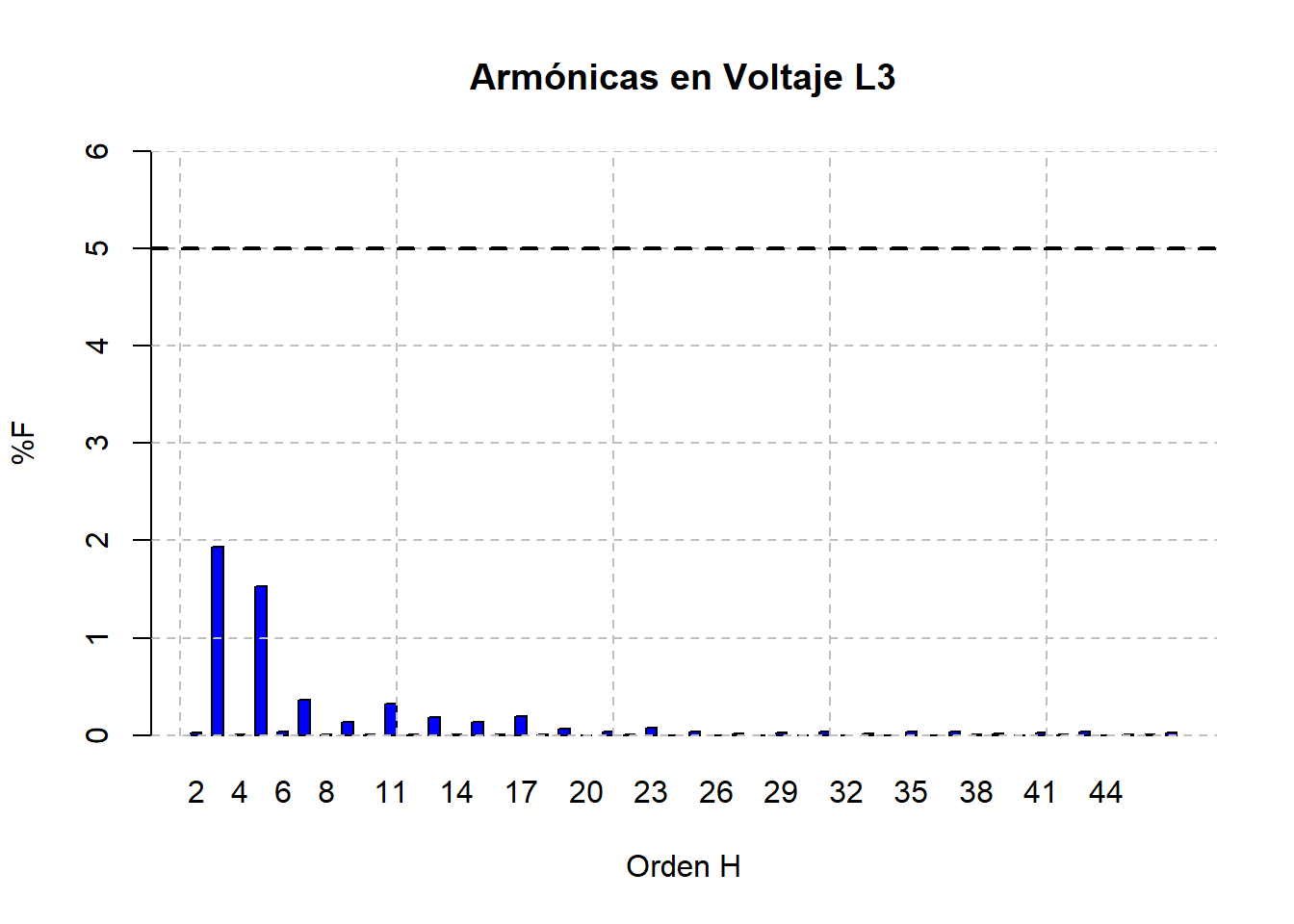

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.79 Min. :0.97 Min. :0.94
1st Qu.:1.20 1st Qu.:1.42 1st Qu.:1.42
Median :1.39 Median :1.56 Median :1.58
Mean :1.38 Mean :1.57 Mean :1.59
3rd Qu.:1.53 3rd Qu.:1.70 3rd Qu.:1.76
Max. :2.13 Max. :2.27 Max. :2.30

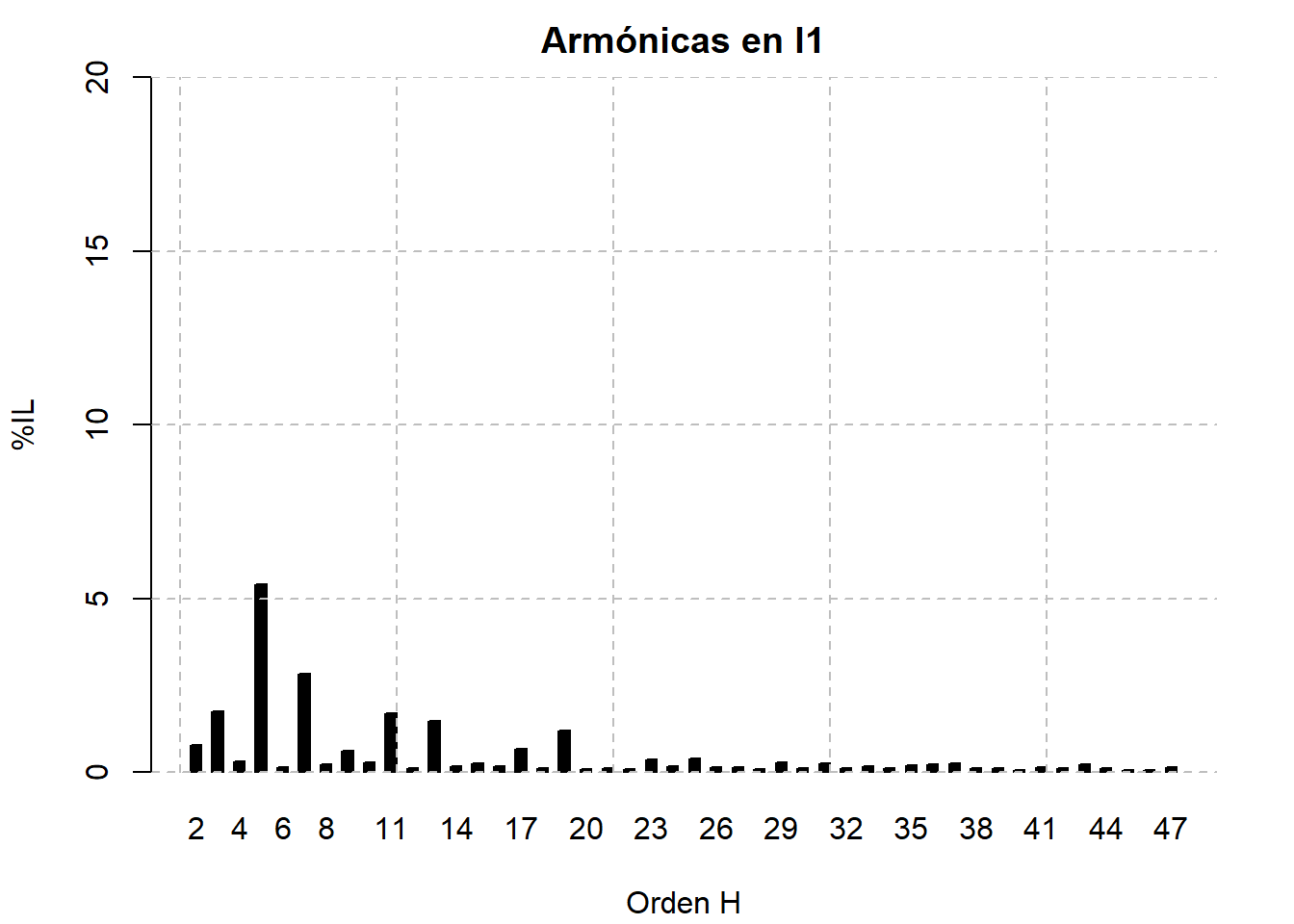

Sección: Armónicas en Corriente

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 0.77
3 1.75
4 0.30
5 5.39
6 0.15
7 2.82
8 0.22
9 0.62
10 0.29
11 1.70
12 0.10
13 1.46
14 0.18
15 0.24
16 0.17
17 0.67
18 0.11
19 1.19
20 0.09
21 0.11
22 0.08
23 0.36
24 0.16
25 0.39
26 0.13
27 0.13
28 0.08
29 0.27
30 0.12
31 0.24
32 0.12
33 0.17
34 0.10
35 0.20
36 0.22
37 0.24
38 0.12
39 0.10
40 0.06
41 0.14
42 0.12
43 0.21
44 0.12
45 0.05
46 0.05
47 0.13
Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 0.55
3 1.72
4 0.36
5 4.93
6 0.10
7 2.78
8 0.21
9 0.36
10 0.19
11 1.69
12 0.08
13 1.51
14 0.17
15 0.18
16 0.12
17 0.80
18 0.11
19 1.07
20 0.11
21 0.12
22 0.11
23 0.36
24 0.10
25 0.41
26 0.14
27 0.12
28 0.11
29 0.30
30 0.08
31 0.23
32 0.16
33 0.16
34 0.13
35 0.21
36 0.13
37 0.23
38 0.17
39 0.08
40 0.12
41 0.17
42 0.11
43 0.18
44 0.18
45 0.05
46 0.06
47 0.17

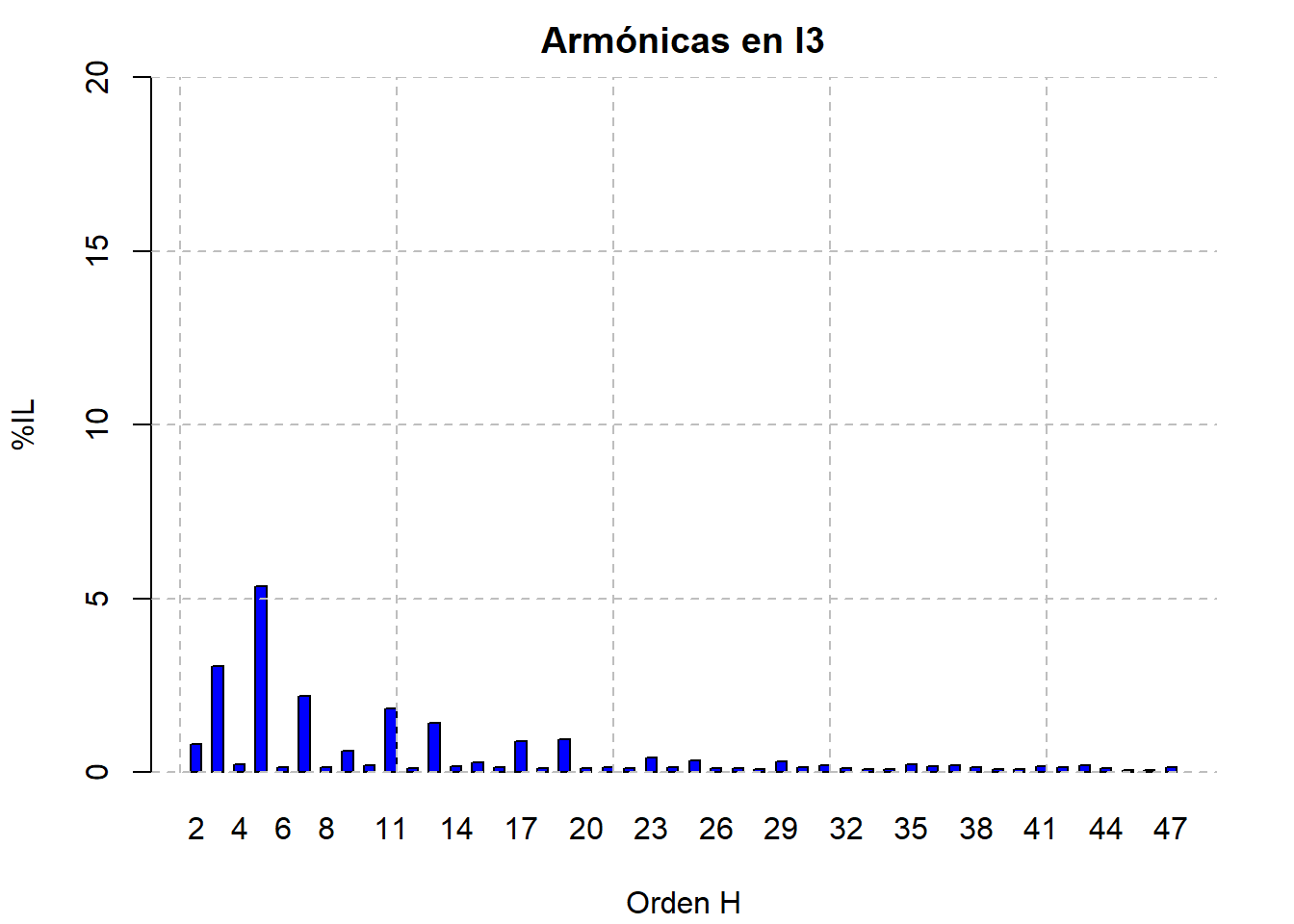

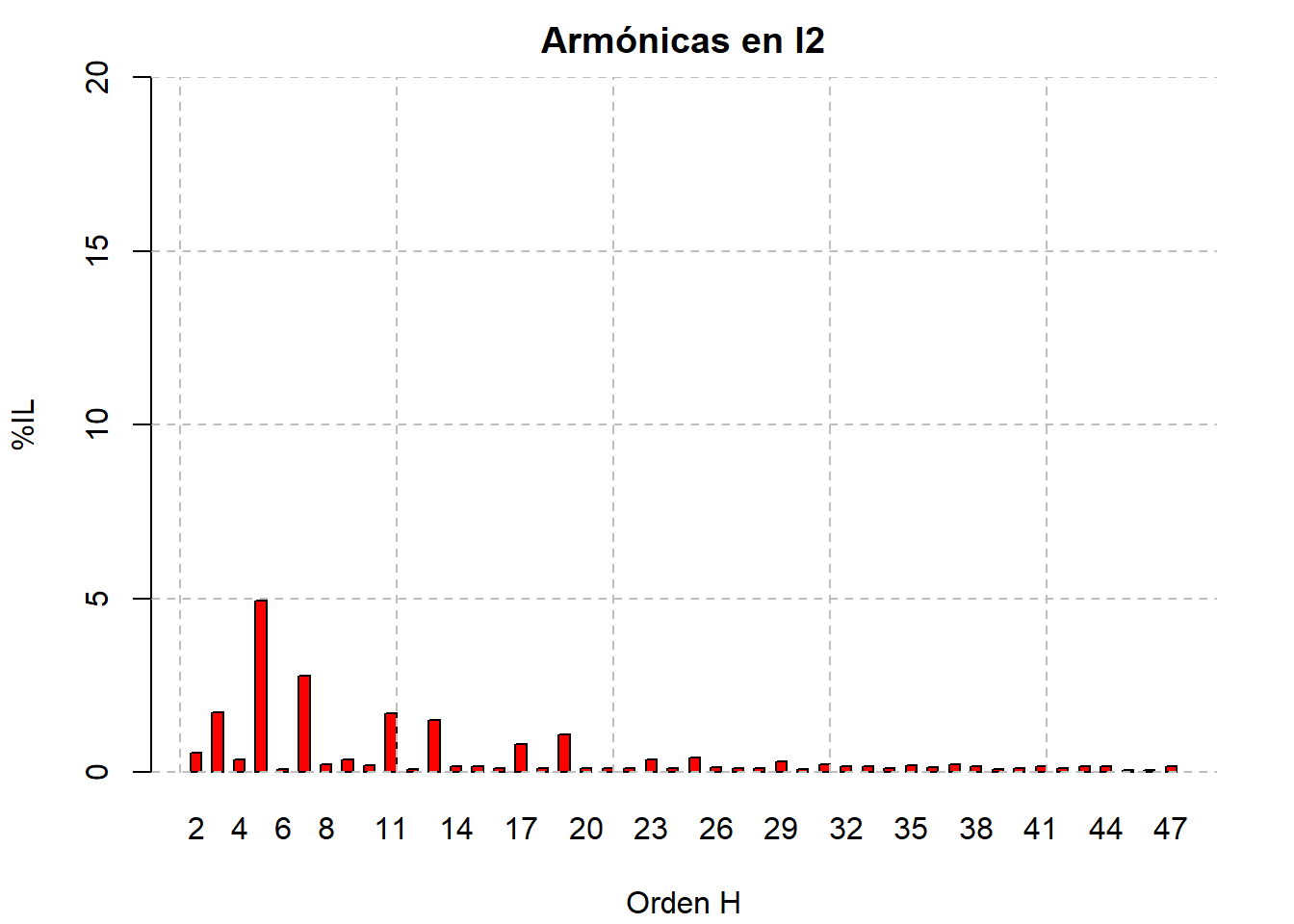

Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 0.82
3 3.04
4 0.23
5 5.35
6 0.13
7 2.18
8 0.15
9 0.61
10 0.19
11 1.83
12 0.12
13 1.41
14 0.17
15 0.27
16 0.13
17 0.90
18 0.11
19 0.94
20 0.12
21 0.13
22 0.11
23 0.41
24 0.13
25 0.33
26 0.10
27 0.11
28 0.09
29 0.30
30 0.13
31 0.19
32 0.12
33 0.09
34 0.08
35 0.22
36 0.18
37 0.21
38 0.15
39 0.08
40 0.07
41 0.17
42 0.15
43 0.19
44 0.13
45 0.05
46 0.05
47 0.14

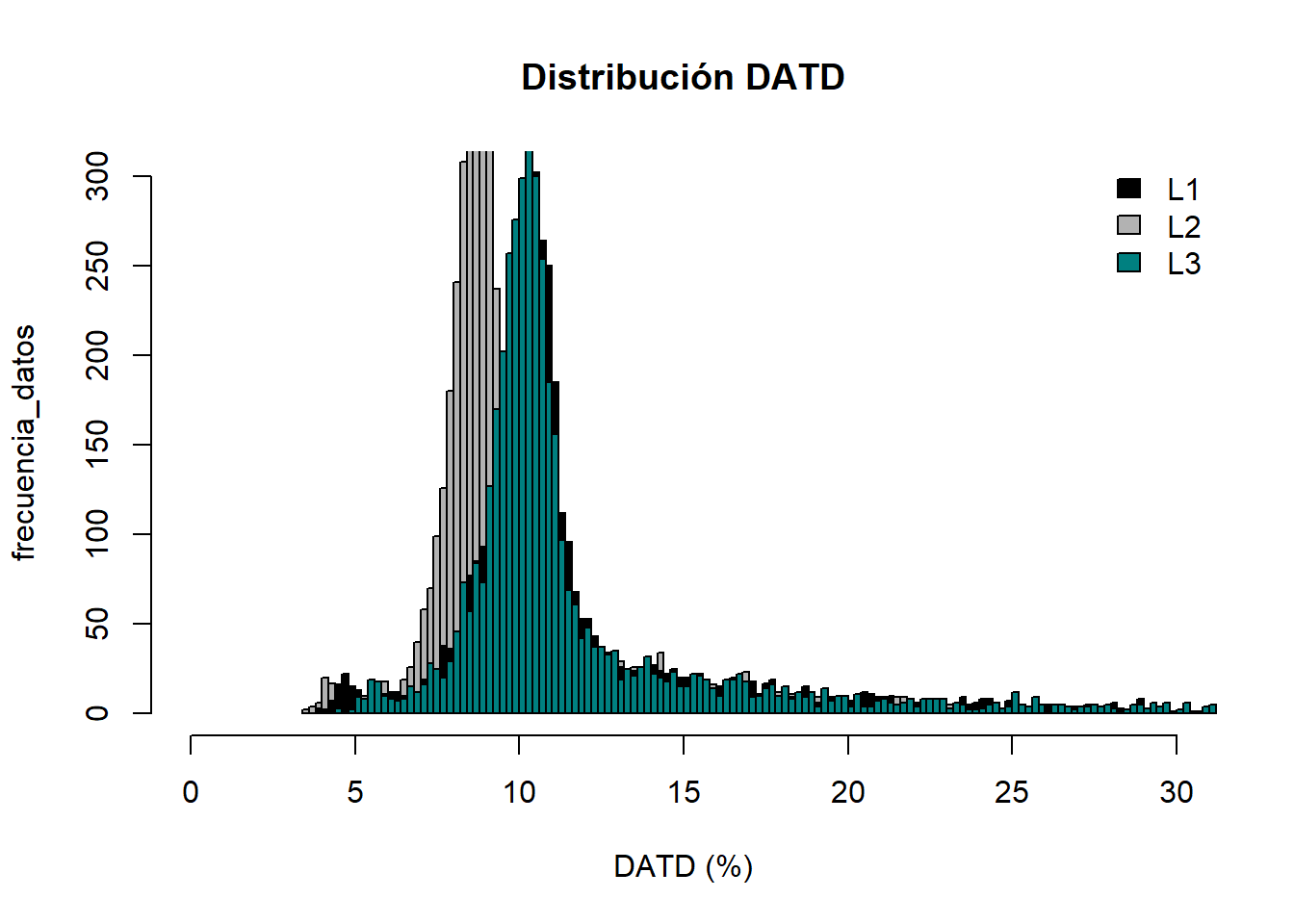

Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
2.99 3.85 4.81 5.15 7.14 9.08 17.43
