Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

14 de octubre de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: DEMO
Dirección: AV.#
Responsable Equipo: ******
Correo: @.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga:
Información del Medidor PQ
Marca: SEL-735
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV, 60 Hz
Nivel de tensión del punto de medición: 23 kV
Medición: Mensual
Fecha de medición inicial: 23/08/2025
Fecha de medición final: 23/09/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Todos los indicadores de calidad de la energía estuvieron dentro de los límites establecidos por el IEEE, con excepción del factor de potencia.

  • El voltaje RMS promedio permaneció dentro de ±5% en todo el periodo, con comportamiento estable. Sin embargo, se detectaron caídas de tensión (sags) e interrupciones, visibles en la curva ITIC.

  • El desbalance de tensión fue de 0.20% promedio y el de corriente 4.38% promedio, ambos dentro de límites permisibles.

  • El factor de potencia promedio fue de 0.54, valor típico en centros de carga con sistemas fotovoltaicos y distinto al factor de potencia facturable.

Importante

  • Los desbalances de tensión y corriente están en promedio en 0.20% y 4.38%, siendo adecuados.

  • Corriente: armónicas dominantes 5ª, 7ª, 11ª, 13ª, 3ª, 17ª y 29ª. El THD alcanzó 20.39% (percentil 95) y un promedio de 11%, comportamiento característico en presencia de generación fotovoltaica.

  • Tensión: armónicas dominantes 3ª, 5ª, 7ª, 11ª y 13ª. El THD fue de 1.97% (percentil 95) y 1.57% promedio, niveles típicos en edificios con alta carga de equipos de oficina.

  • Se detectaron caídas de tensión (sags), elevaciones de tensión (swells) e interrupciones en el suministro, lo cual puede afectar equipos sensibles.

  • Recomendación: En caso de no contar con ellos, instalar equipos de protección (como UPS) para mitigar efectos de perturbaciones en cargas críticas.

Precaución
  • No se observaron condiciones de riesgo latente.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 13194.51 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.54 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 1.97 0 - 5 %
THDi % 20.39 ---
Flicker Pst 0.13 0-1 p.u.
Flicker Plt 0.12 0-0.8 p.u.
Desbalance Dv % 0.26 0 - 2 %
Desbalance Di % 9.26 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
−252.89 −151.82 82.18 44.17 119.90 153.57 194.25
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
19.18 23.51 32.38 38.69 69.41 78.58 118.14
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
24.28 46.93 92.33 98.52 170.42 213.79 254.72
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
−0.99 −0.97 0.93 0.54 0.96 0.97 0.98
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.79 1.07 1.50 1.51 1.97 2.13 2.30
THDi (%)
min. p5 p50 mean. p95 p99 max.
3.51 7.28 10.08 11.16 20.39 28.78 44.62
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.07 0.14 0.20 0.20 0.26 0.28 0.33
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.12 0.96 3.97 4.38 9.26 16.71 39.68
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.92 59.97 60.00 60.00 60.03 60.04 60.07
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
10,796.53 13,088.71 13,201.15 13,194.51 13,294.34 13,312.92 13,336.13
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
0.68 1.36 2.31 2.48 4.06 5.13 6.16
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.01 0.02 0.04 0.06 0.13 0.16 10.10
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.01 0.03 0.08 0.09 0.12 0.66 4.41
Factor K
min. p5 p50 mean. p95 p99 max.
1.06 1.19 1.36 1.63 3.06 5.43 13.86

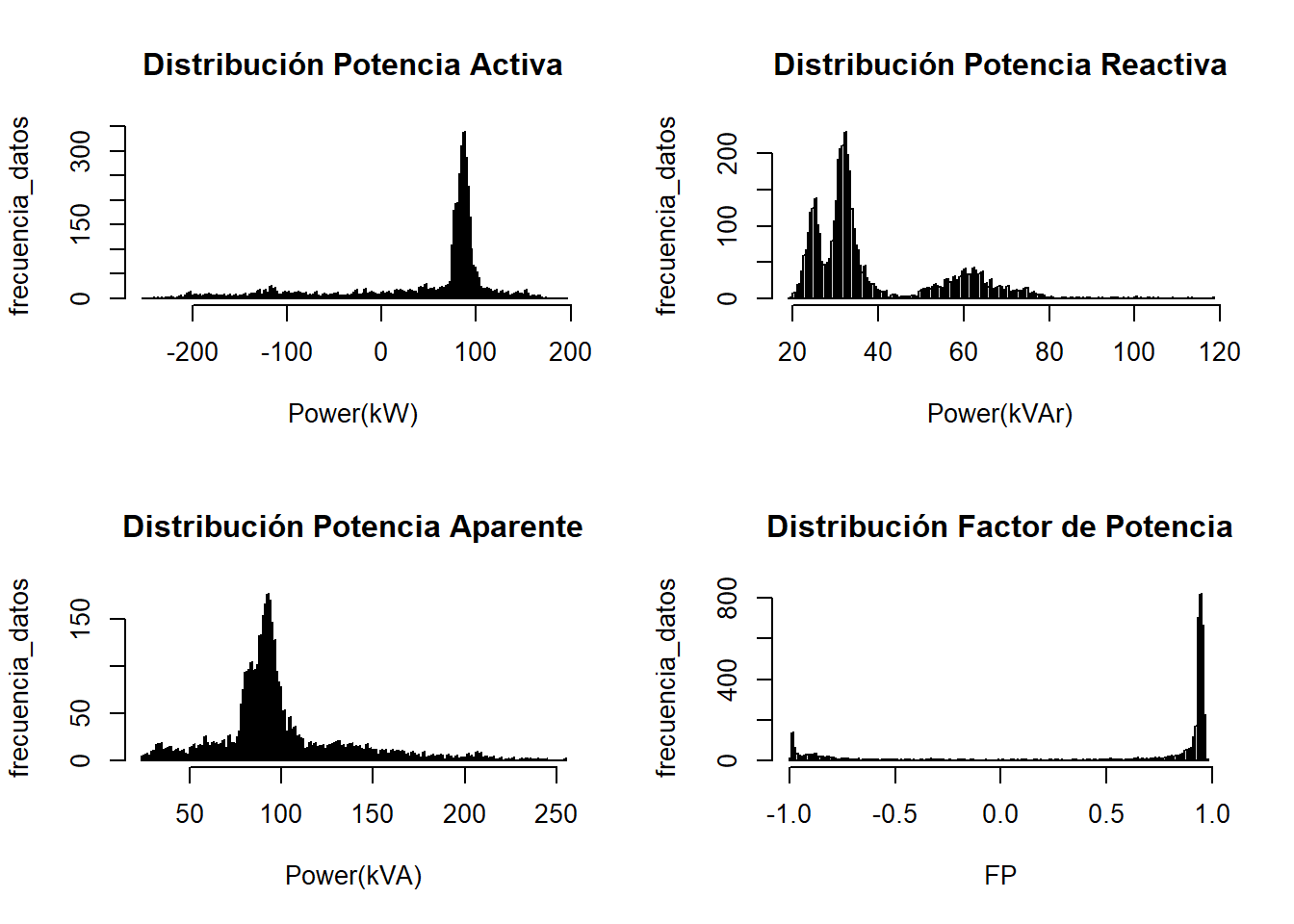

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :-253 Min. : 19 Min. : 24 Min. :-0.99
1st Qu.: 30 1st Qu.: 29 1st Qu.: 83 1st Qu.: 0.59
Median : 82 Median : 32 Median : 92 Median : 0.93
Mean : 44 Mean : 39 Mean : 99 Mean : 0.54
3rd Qu.: 90 3rd Qu.: 50 3rd Qu.:105 3rd Qu.: 0.95
Max. : 194 Max. :118 Max. :255 Max. : 0.98

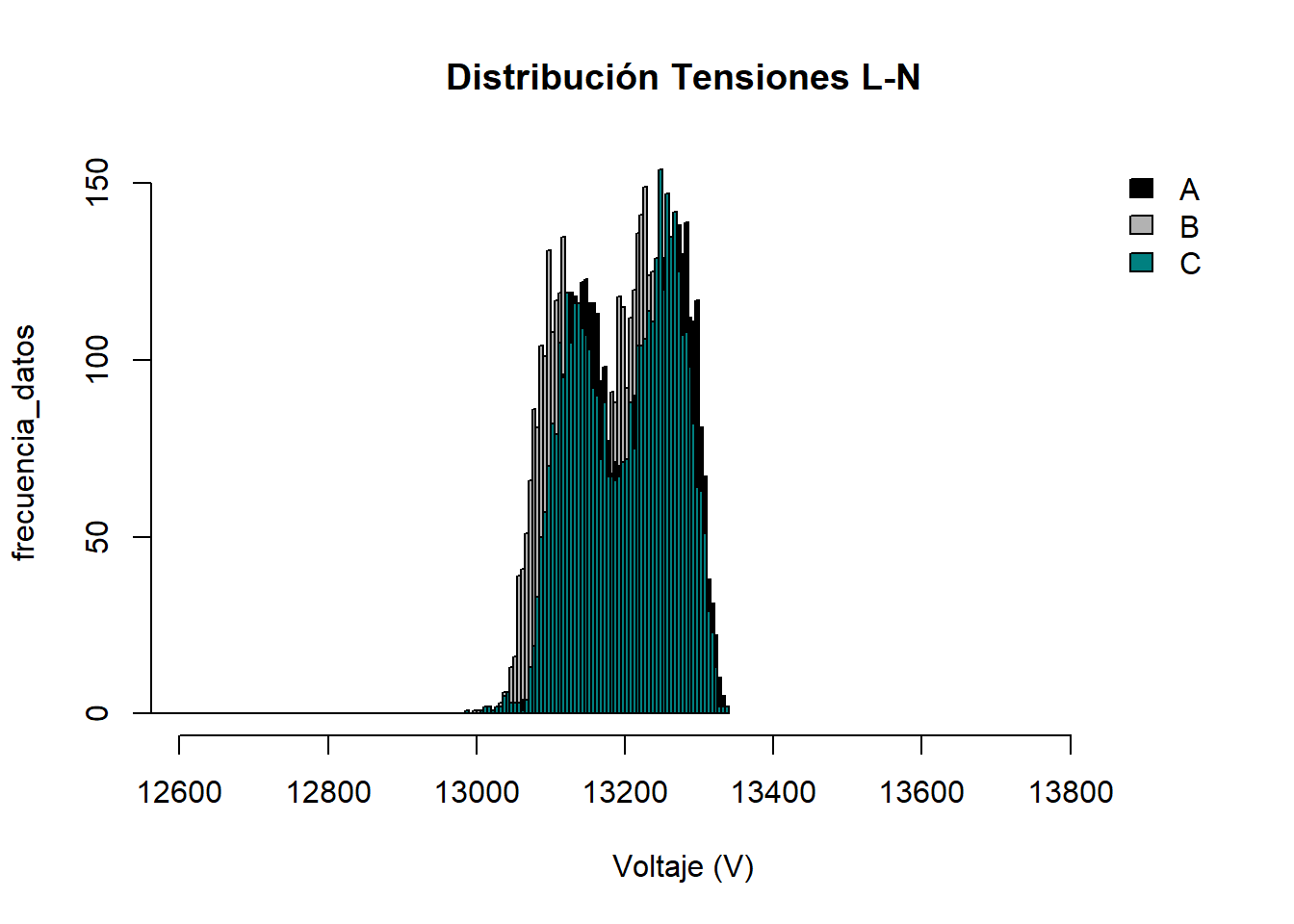

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VA VB VC
Min. :10833 Min. :10797 Min. :10816
1st Qu.:13152 1st Qu.:13116 1st Qu.:13141
Median :13219 Median :13183 Median :13208
Mean :13209 Mean :13174 Mean :13200
3rd Qu.:13266 3rd Qu.:13230 3rd Qu.:13258
Max. :13334 Max. :13312 Max. :13336

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. :0.68 Min. :0.76 Min. :0.71
1st Qu.:2.12 1st Qu.:2.25 1st Qu.:2.20
Median :2.25 Median :2.34 Median :2.33
Mean :2.45 Mean :2.51 Mean :2.49
3rd Qu.:2.58 3rd Qu.:2.61 3rd Qu.:2.61
Max. :6.16 Max. :6.16 Max. :6.10

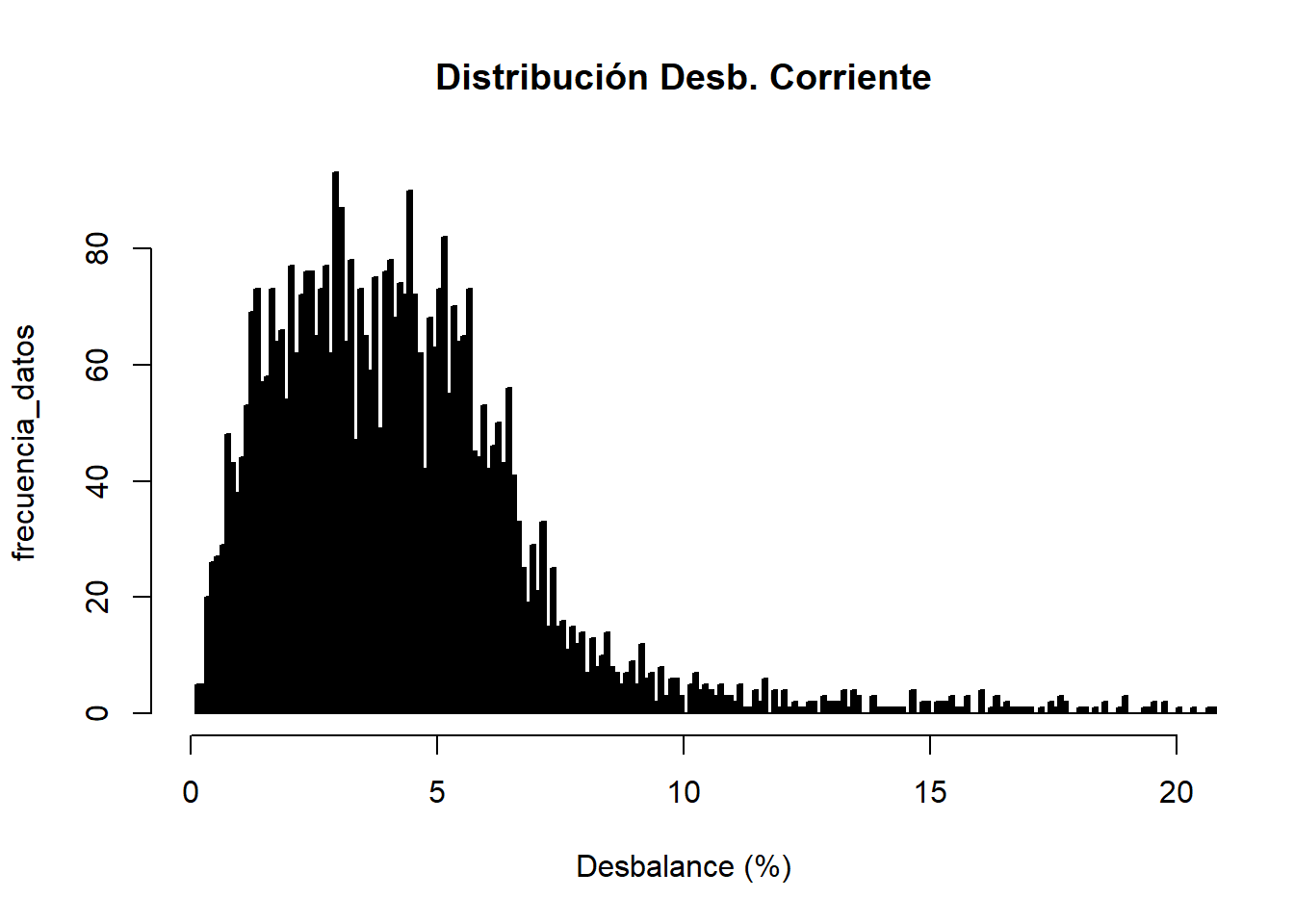

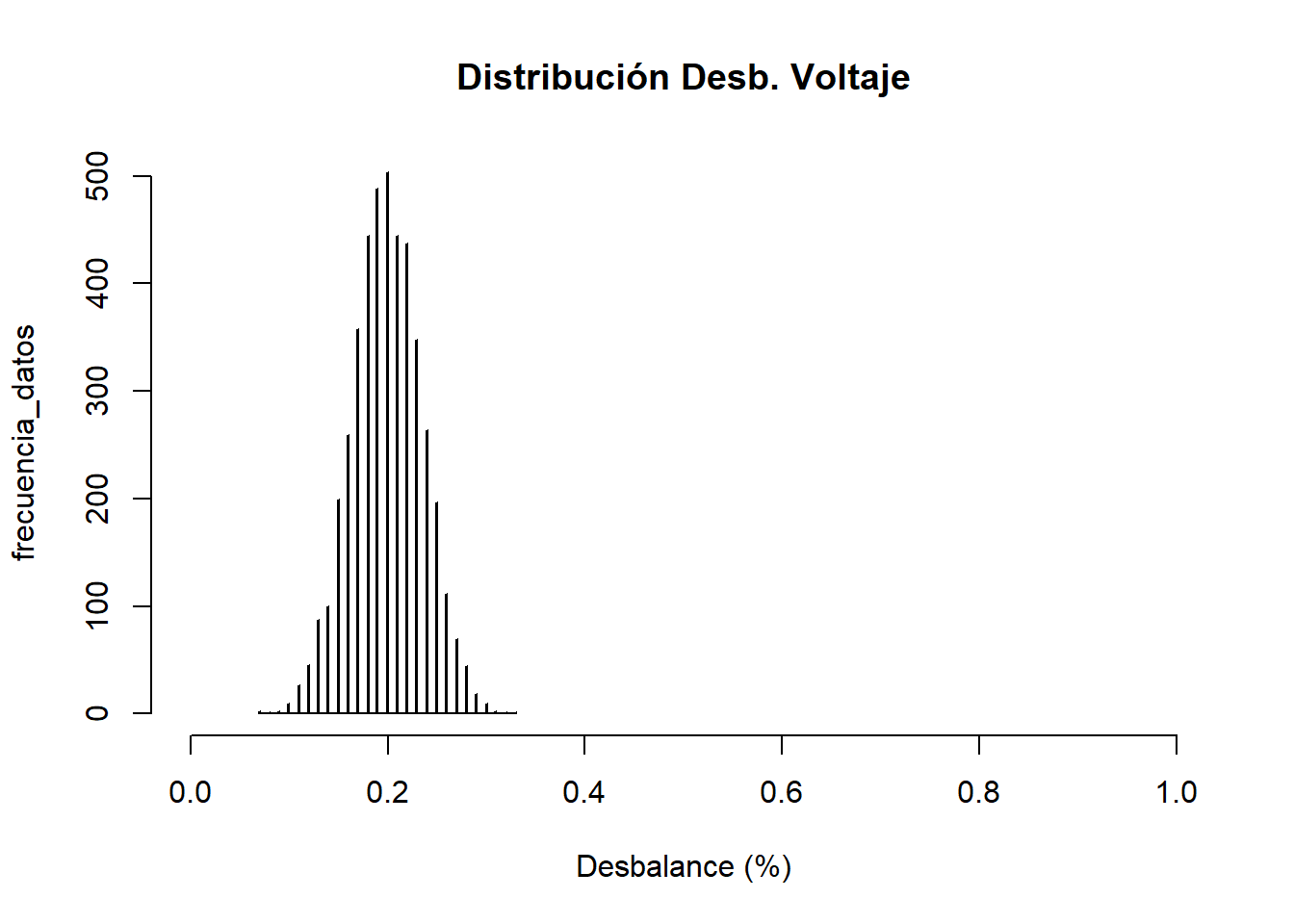

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. : 0.12 Min. :0.07
1st Qu.: 2.37 1st Qu.:0.18
Median : 3.97 Median :0.20
Mean : 4.38 Mean :0.20
3rd Qu.: 5.59 3rd Qu.:0.22
Max. :39.68 Max. :0.33

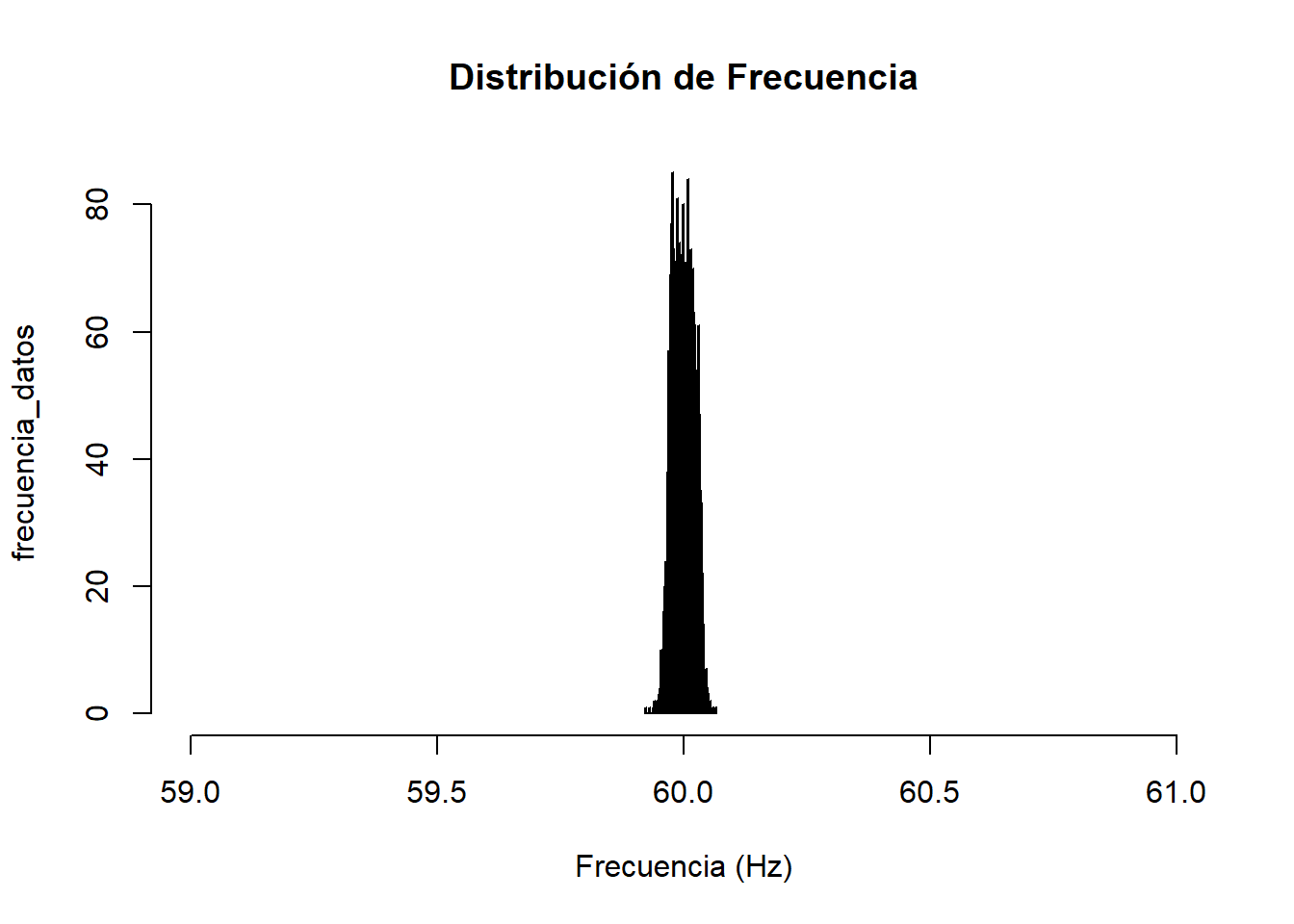

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.92
1st Qu.:59.98
Median :60.00
Mean :60.00
3rd Qu.:60.02
Max. :60.07

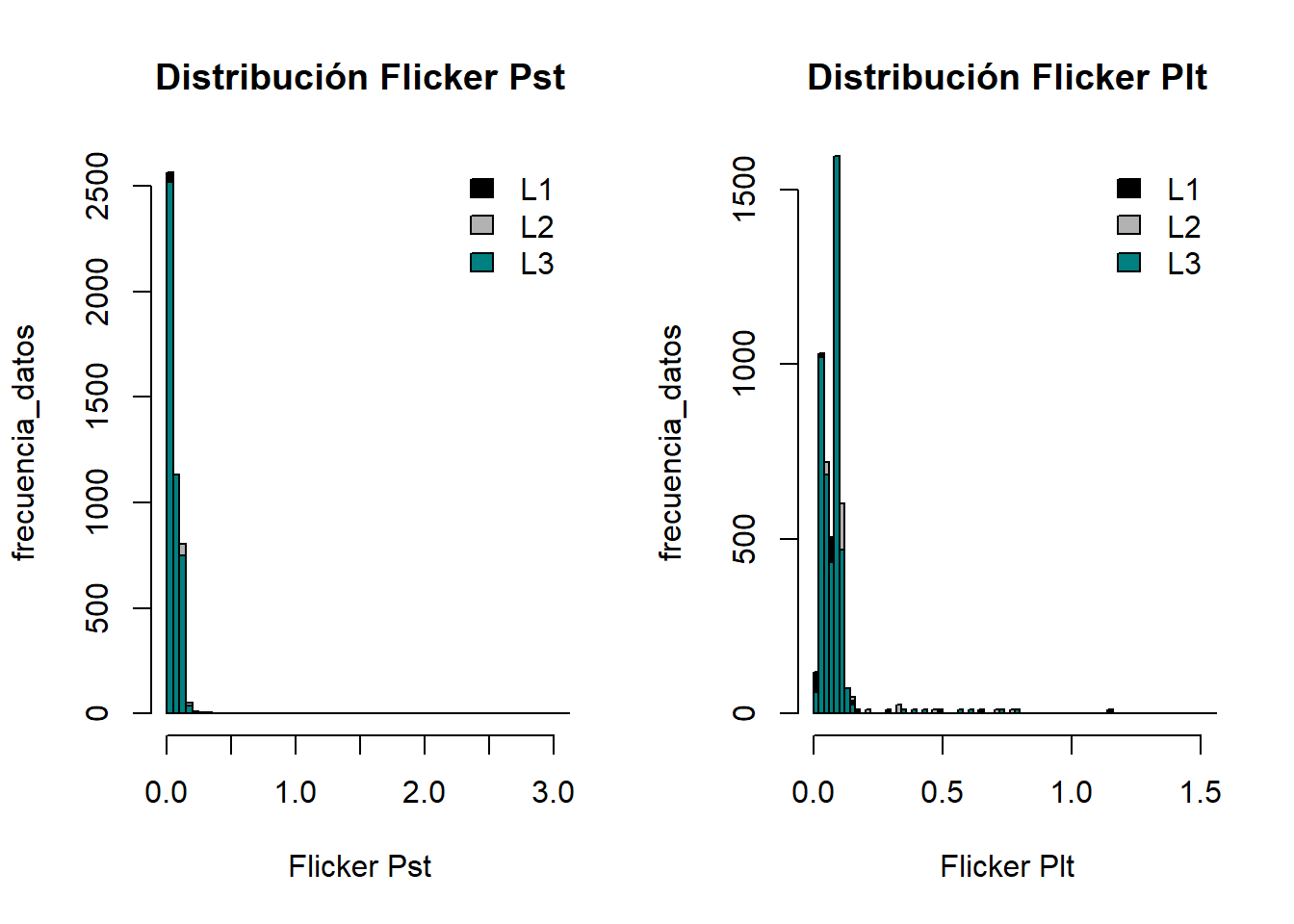

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. : 0.00656 Min. :0.006121 Min. :0.009374 Min. :0.01290 Min. :0.01472 Min. :0.01620
1st Qu.: 0.02918 1st Qu.:0.030353 1st Qu.:0.030445 1st Qu.:0.03978 1st Qu.:0.04118 1st Qu.:0.04077
Median : 0.04204 Median :0.043895 Median :0.043581 Median :0.07799 Median :0.08137 Median :0.08123
Mean : 0.06211 Mean :0.063633 Mean :0.064348 Mean :0.09041 Mean :0.09058 Mean :0.09421
3rd Qu.: 0.08643 3rd Qu.:0.089284 3rd Qu.:0.087460 3rd Qu.:0.09198 3rd Qu.:0.09556 3rd Qu.:0.09355
Max. :10.09802 Max. :9.178397 Max. :9.789989 Max. :4.41080 Max. :4.00913 Max. :4.27625

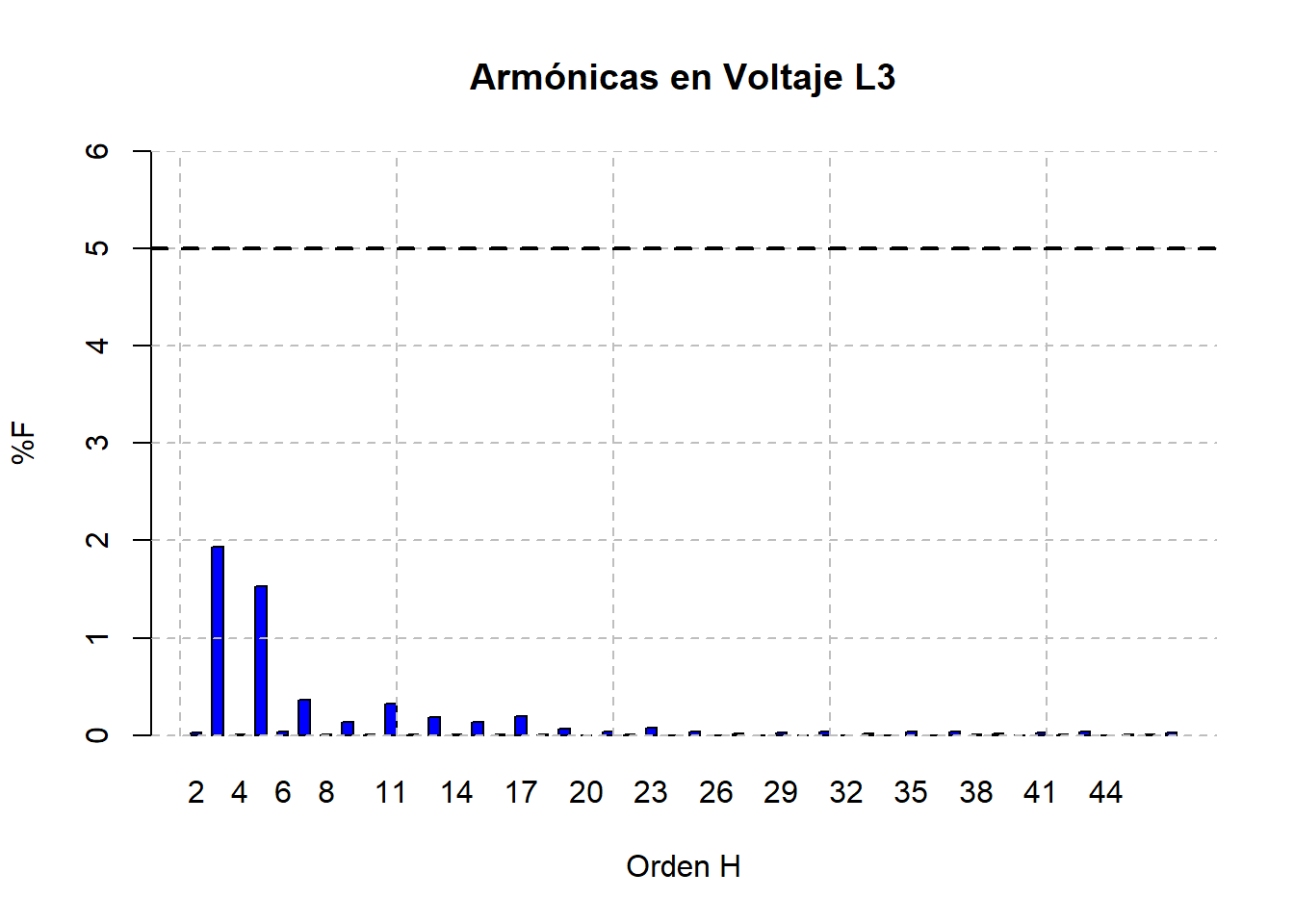

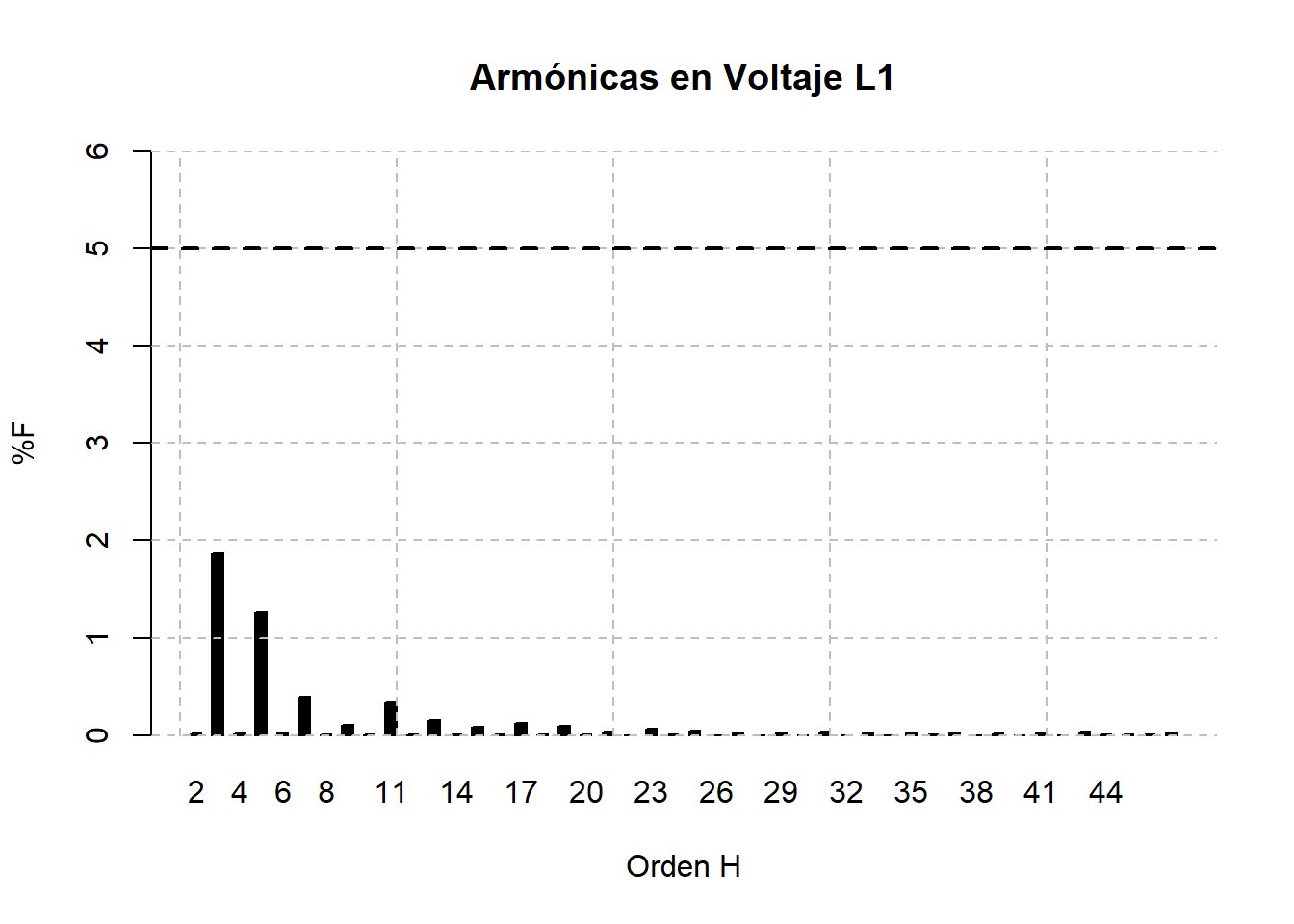

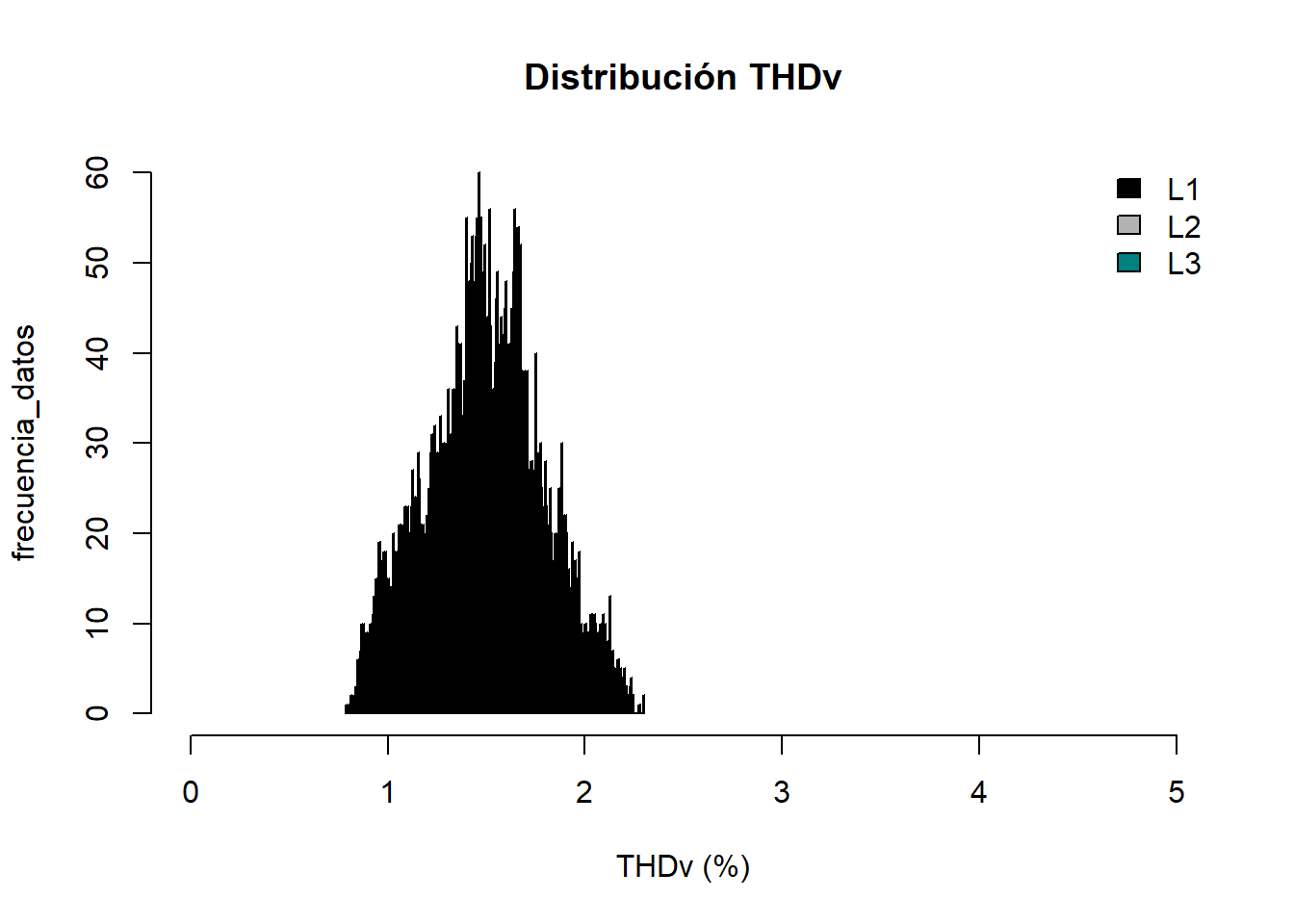

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.79 Min. :0.97 Min. :0.94
1st Qu.:1.20 1st Qu.:1.42 1st Qu.:1.42
Median :1.39 Median :1.56 Median :1.58
Mean :1.38 Mean :1.57 Mean :1.59
3rd Qu.:1.53 3rd Qu.:1.70 3rd Qu.:1.76
Max. :2.13 Max. :2.27 Max. :2.30

Curva ITIC

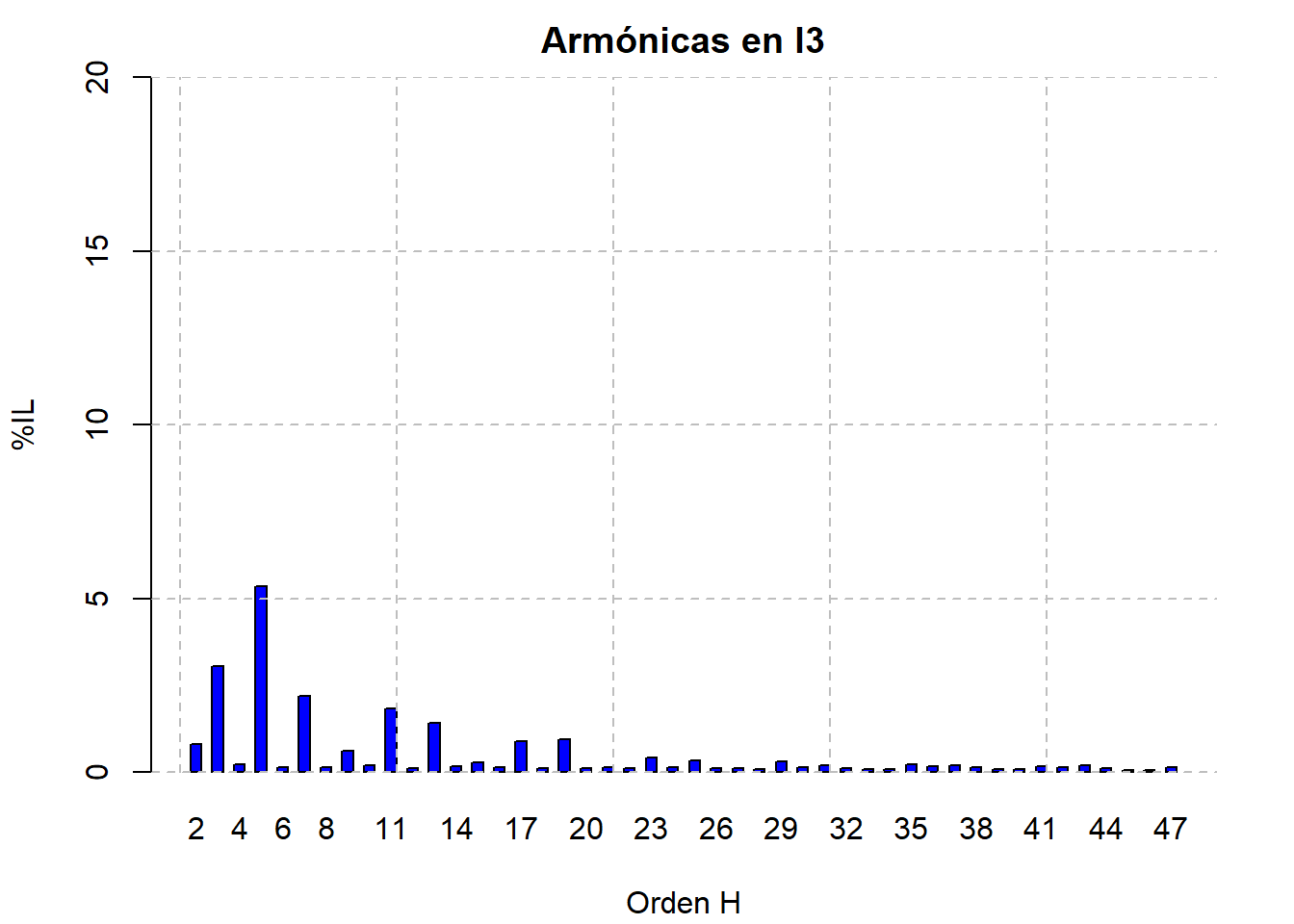

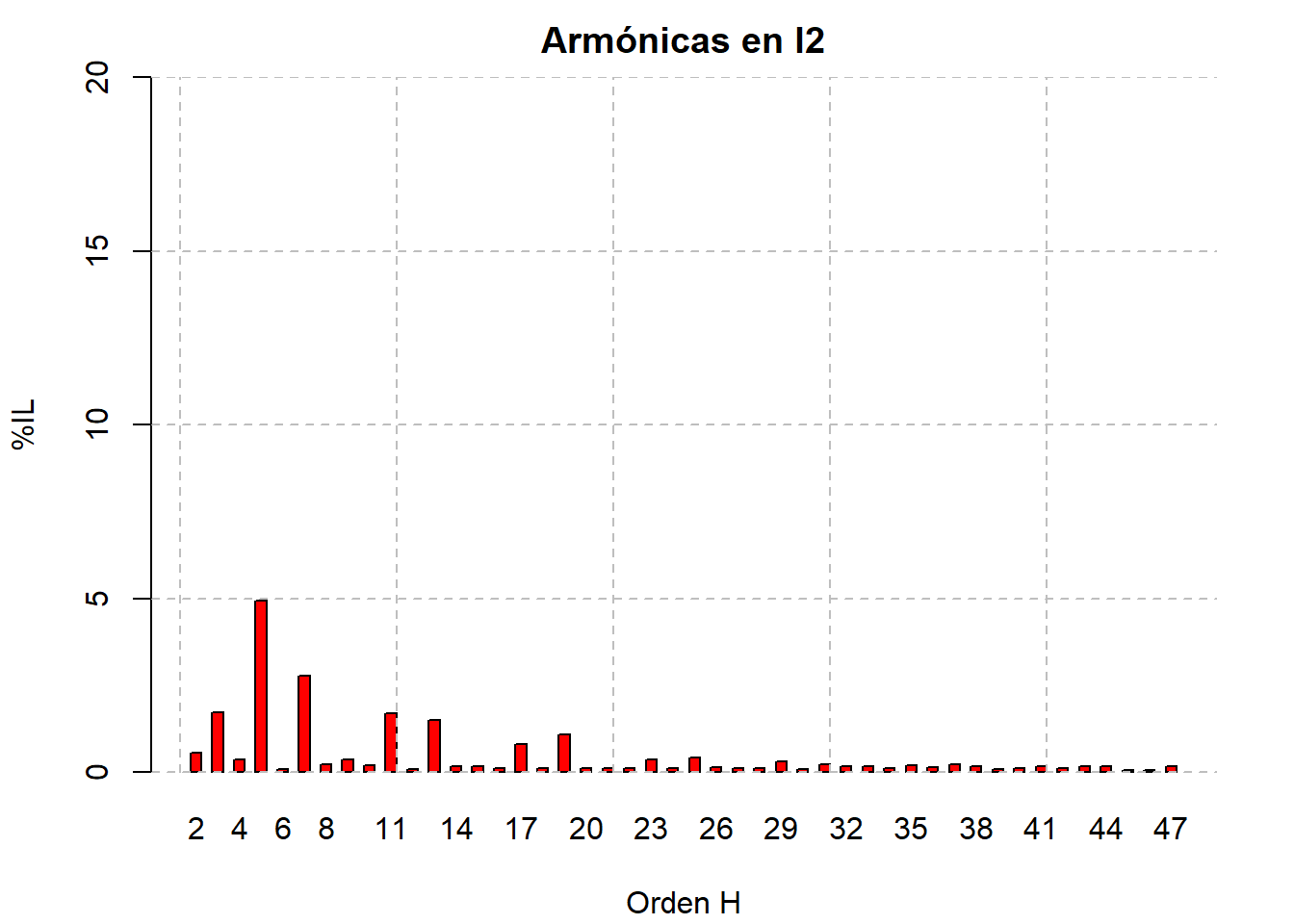

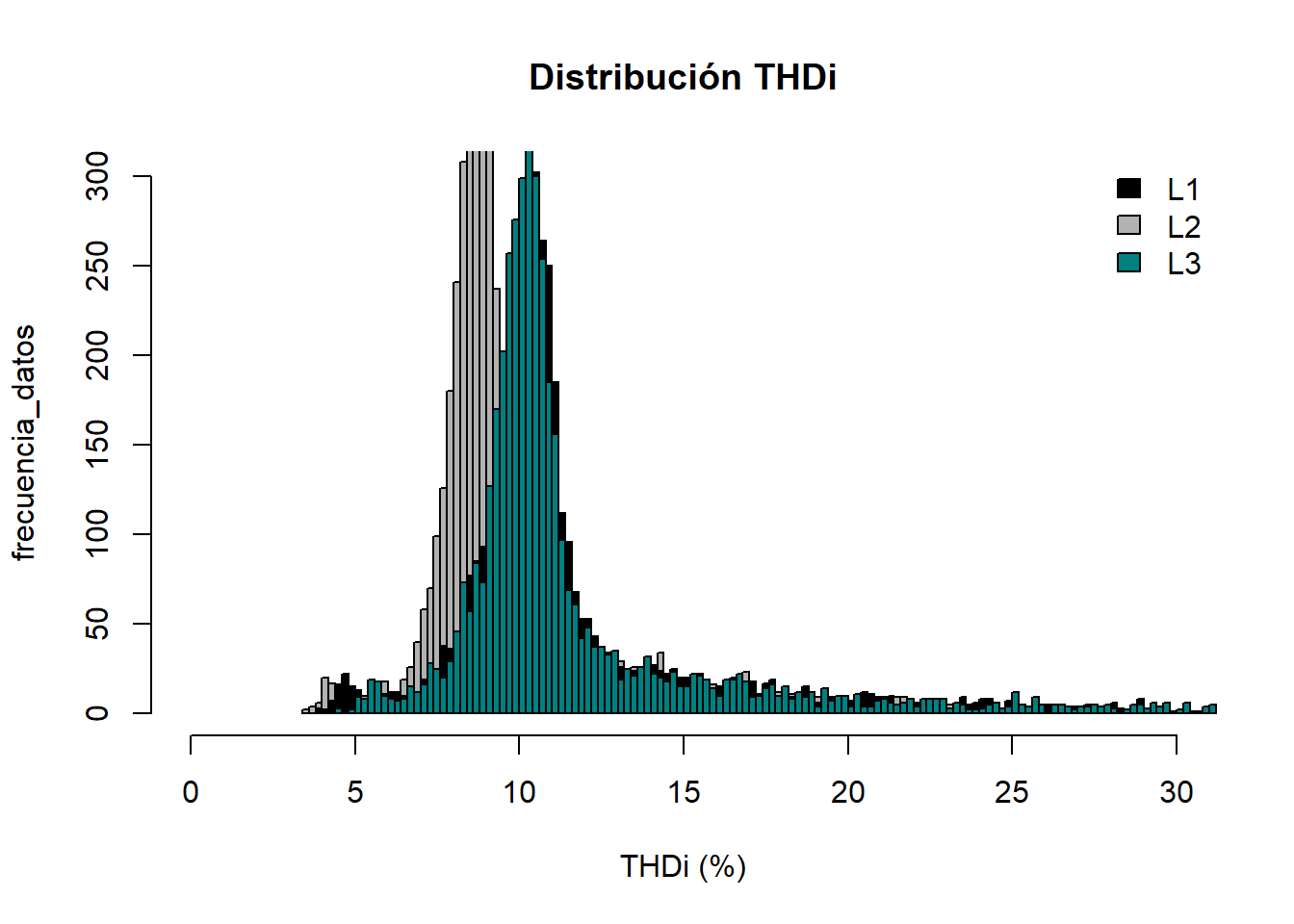

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 3.8 Min. : 3.5 Min. : 4.4
1st Qu.: 9.6 1st Qu.: 8.3 1st Qu.: 9.6
Median :10.5 Median : 8.9 Median :10.4
Mean :11.5 Mean :10.0 Mean :11.9
3rd Qu.:11.6 3rd Qu.:10.3 3rd Qu.:11.8
Max. :35.1 Max. :32.1 Max. :44.6

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.07 Min. :1.06 Min. : 1.08
1st Qu.:1.32 1st Qu.:1.25 1st Qu.: 1.28
Median :1.40 Median :1.31 Median : 1.36
Mean :1.68 Mean :1.56 Mean : 1.65
3rd Qu.:1.59 3rd Qu.:1.53 3rd Qu.: 1.54
Max. :9.89 Max. :8.15 Max. :13.86
